FortiGate网络安全部署结构FortiGate作为保护网络基础架构的安全设备，可广泛应用于各种网络当中。它支持多种部署模式及网络特性，以适应各类不同的网络环境。FortiGate支持的主要部署模式包括：

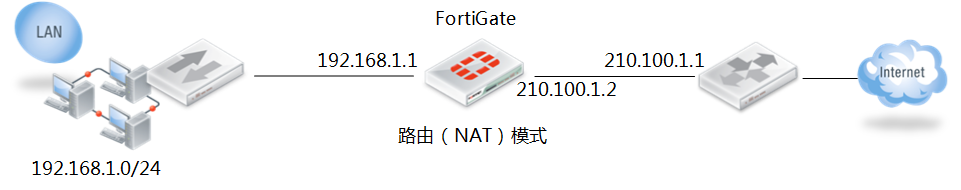

1.路由（NAT模式）如果需要用FortiGate连接不同IP地址段，则将FortiGate置于路由工作模式。 如上图所示，内网使用的是192.168.1.0/24网段，而外网使用的是210.100.1.x网段来连接Internet。此时由于内外网络不在同一IP地址段，因此需将FortiGate设置为路由模式。此时FortiGate工作在第三层，相当于一台路由器，连接不同的IP地址段。使192.168.1.X和210.100.1.X之间可以互访。 在路由（NAT）模式下，FortiGate的每一个接口都有一个IP地址，分别对应不同的网段。  每个接口都支持不同的地址模式，既可以是静态IP，也可以通过DHCP服务器获得动态IP，还能通过PPPOE拨号获取IP地址，可以很好的支持LAN、WAN、ADSL等多种网络接入方式。  FortiGate同时还支持USB无线Modem接入，可以使用多种3G/4G上网卡接入网络，适合各种布线不便的区域，同时也可作为有线链路的备份，提高网络的可用性。 FortiGate在路由模式下支持各种路由方法，包括：

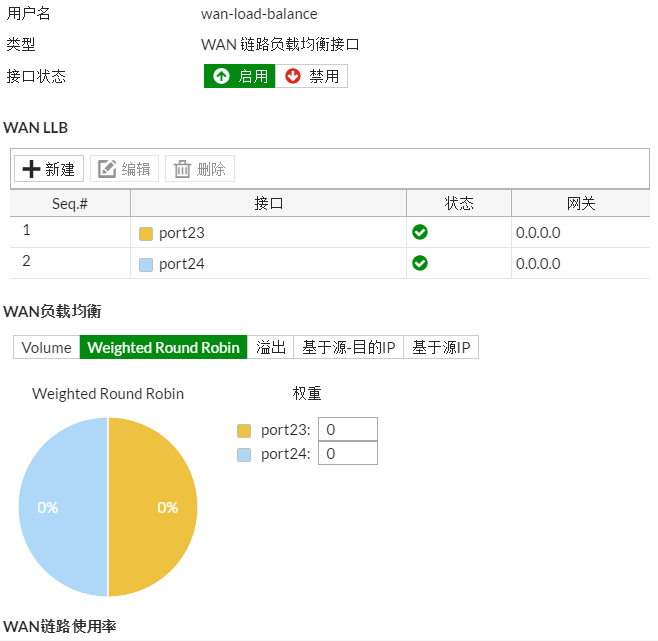

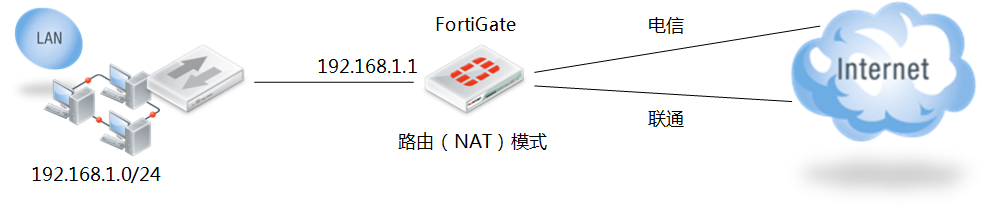

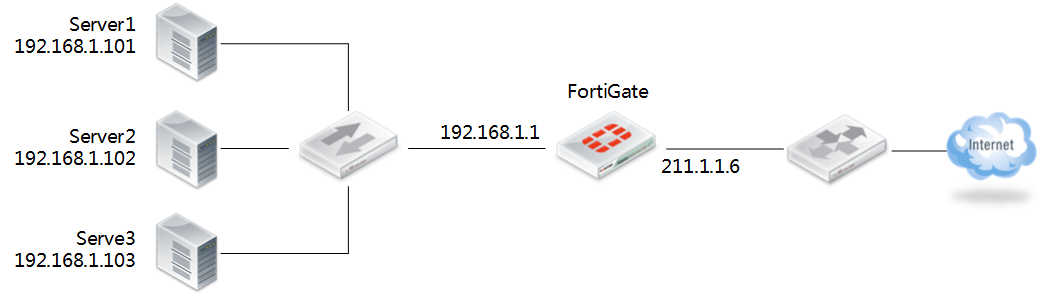

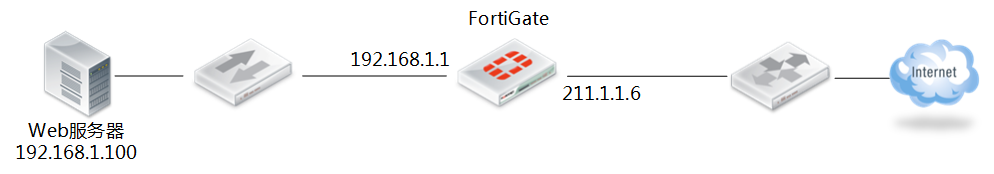

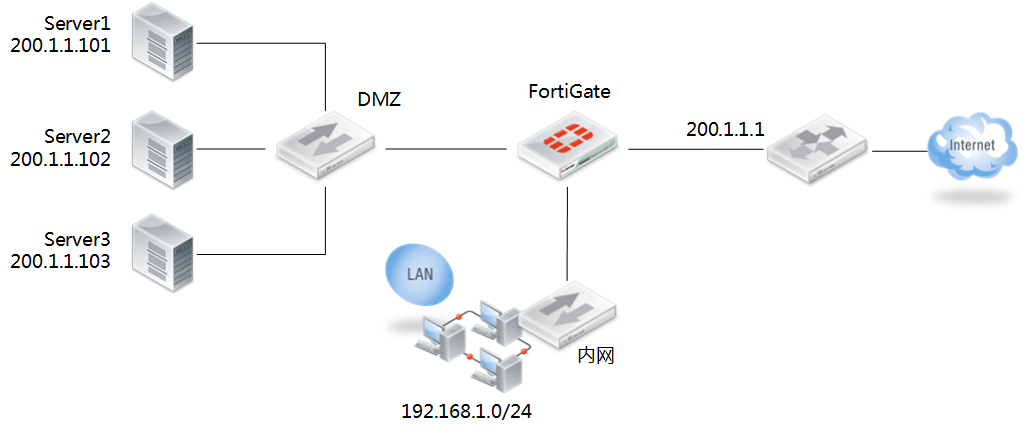

 FortiGate还可以很好的支持多链路的网络环境。例如，用户使用电信、联通两条链路接入Internet。FortiGate可以实现双链路的负载分担和冗余。  通过WAN链路负载均衡功能，可以方便把多条链路绑定在一个组内，通过基于源、目的、权重、带宽等因素将上网流量分担至两条链路。当某一条链路出现故障中断时，FortiGate会自动将所有的访问请求切换到另一链路，保证网络的不间断运行。  在路由（NAT）模式下，FortiGate可以实现双向NAT（网络地址转换）和PAT（端口转换），包括1：N、N：1、N：N的转换。NAT和PAT可以很好的起到隐藏内网结构，节约IP地址资源的作用。 如下图所示，内网使用的是192.168.1.0/24网段的私有IP地址，无法直接在Internet上通信。通过FortiGate的NAT/PAT功能，可以将内网所有私有IP地址转换为FortiGate外口的211.1.1.6这个公网IP地址或其它地址池，实现共享上网的目的；还可以通过静态地址映射或端口转发的方式，将FortiGate外口的公网IP地址或其他公网IP地址映射到内网的服务器上（如192.168.1.100的Web服务器），实现私有IP地址的服务器对外发布服务的功能。  FortiGate的虚拟IP功能还支持如下几种高级应用： 1.负载均衡  如上图所示，内网的3台Web服务器（192.168.1.101-192.168.1.103）对外提供同样的服务，可以使用FortiGate通过虚拟IP方式实现多台设备间的负载均衡，负载均衡算法包括静态、轮询、加权、最早存活、最小响应时间、最小连接数。并可以通过ping、TCP、HTTP等方式进行健康检查，发生故障的服务器会被自动剔除出负载均衡组。 2.HTTP多路复用或SSL卸载 传统的访问形式下服务器需要维护大量来自客户端的TCP连接，每个连接的维持都需要耗费服务器的内存和CPU计算周期。 HTTP multiplexing（多路复用）机制，通过在FortiGate上维持和客户端的大量连接，而在FortiGate和服务器之间建立少量常开的连接，每个FortiGate和服务器之间的连接服务若干客户端和FortiGate的连接，减少服务器的资源消耗，提高服务器的处理性能。  而SSL offload（卸载）是指将FortiGate部署在Web服务器前方，处理SSL加密/解密，Web服务器与FortiGate之间可以采用HTTP方式通信，从而将服务器从繁重的加解密及认证的工作负担中解脱出来，提高处理性能。 2.透明（桥）模式如果FortiGate内、外网使用相同网段的IP地址，便无需FortiGate担负路由的工作。此时可以将FortiGate置于透明模式，FortiGate工作在第二层，在网络拓扑结构上相当于一个交换机或者网桥。如下图所示： 内网已经可以通过路由器的路由和NAT功能连入Internet，内网所有计算机的默认网关均指向路由器的内口192.168.1.1，此时只需加入安全网关设备实现安全功能。为了不更改现有的网络环境，可考虑使用FortiGate的透明模式。此时FortiGate不像路由模式下需要给每个接口配置一个单独的IP地址，只需直接插入到网络链路中即可。内外网用户并不能感觉到这台安全设备的存在，将FortiGate从网络中撤出也不会影响出口的连通性。FortiGate存在与否均不会改变网络逻辑结构和可用性，因此称之为透明模式。 在透明模式下，需要给FortiGate配置一个管理IP地址，用于管理。 3.混合模式FortiGate还可以很方便的实现路由/透明的混合模式。如下图所示，外网和DMZ区（服务器区）使用同一网段的公网IP地址（200.1.1.x），内网使用一个私有IP地址段（192.168.1.0/24）。此时单纯的透明模式或者路由（NAT）模式都无法满足网络的要求。使用FortiGate可以实现内外网之间使用NAT模式，而DMZ与外网之间使用透明模式。这种路由/透明的混合模式可以很好的满足这种网络环境的需求。

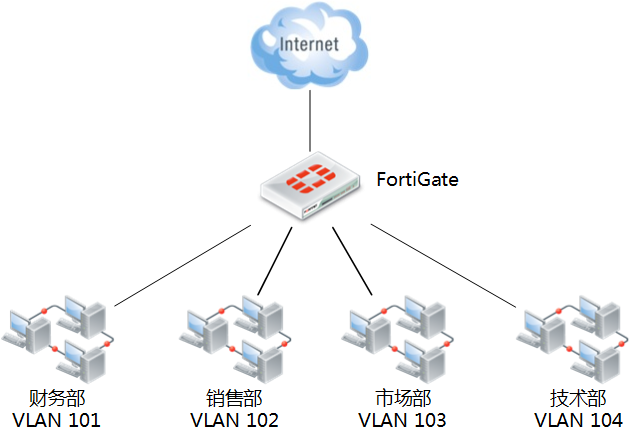

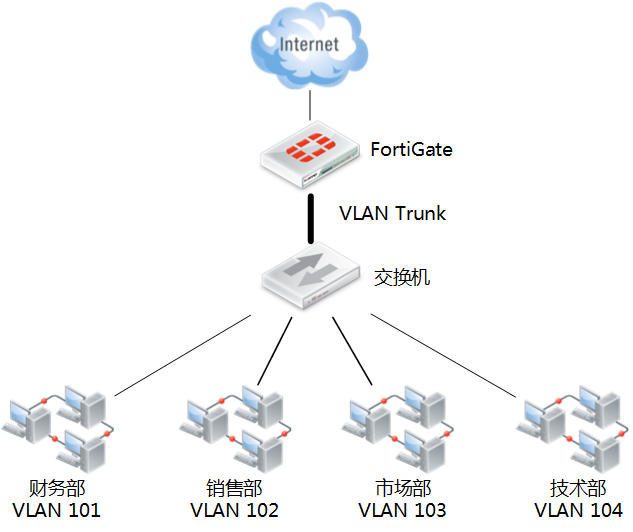

4.VLAN支持及安全交换无论在透明模式还是路由（NAT）模式下，FortiGate都支持802.1Q VLAN环境，对于交换机之间的VLAN Trunk或交换机/路由器之间的单臂路由都可以很好的支持；FortiGate在路由模式下自身也可以给交换机上的不同VLAN作Trunk和路由。如下图所示，不同业务部门被划入不同VLAN，通过交换机Trunk方式由FortiGate实现互联，所有部门间的网络流量都会经过FortiGate的检查和过滤，保障内网间的安全访问。 部分FortiGate型号，如FortiGate-140D、FortiGate-240D、FortiGate-280D等内置了40-80接口交换机，可直接作为路由、交换、接入、安全一体化设备使用，使用一台设备便可实现上图的所有网络和安全功能，从而大大地节约采购成本、降低管理难度。

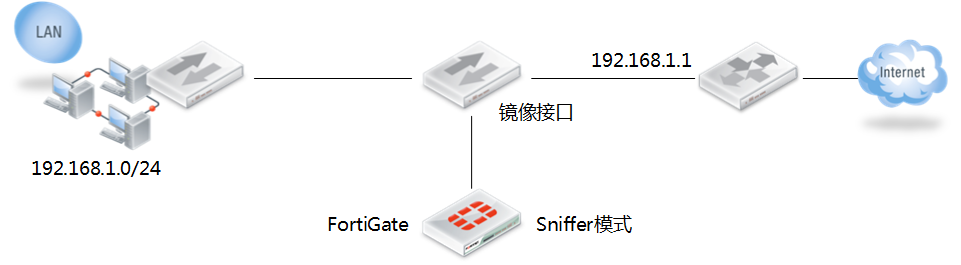

5.旁路（Sniffer）模式FortiGate可以以旁路方式部署于网络中，连接至交换机的镜像接口，对过往的流量进行嗅探，发现并记录其中的安全威胁或可疑行为（如病毒、入侵、网络滥用等），无需改变网络结构，也不会影响网络流量并形成新的故障点。如下图所示：

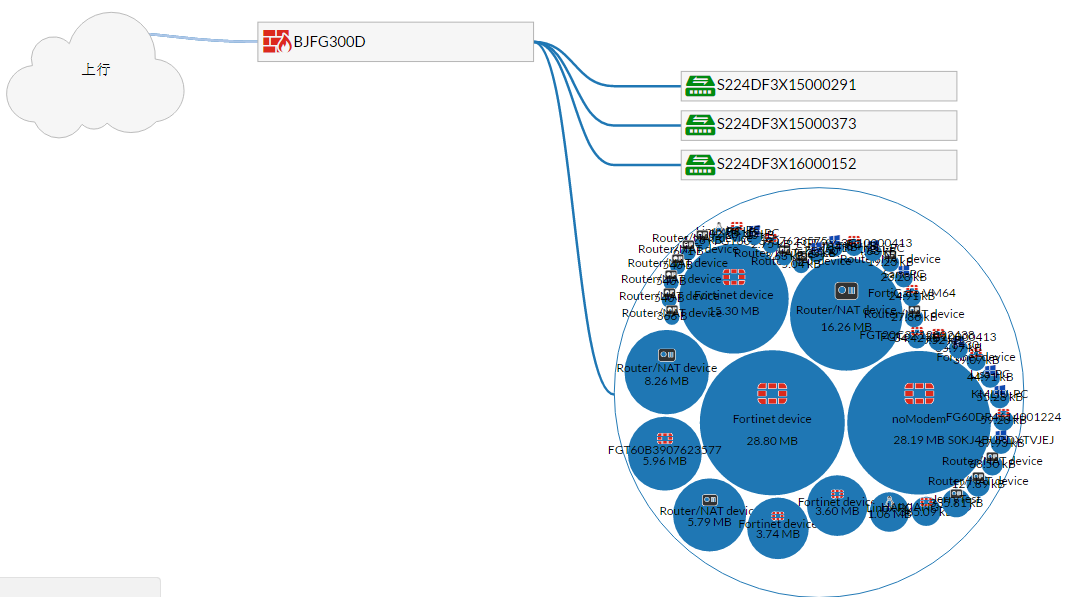

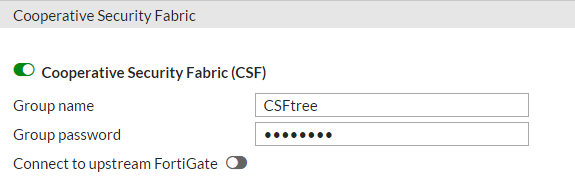

6.FortiLink与CSFFortiOS5.4版本新增了FortiLink管理协议，实现通过FortiGate管理FortiSwitch。在部署时，只需要把FortiSwitch通过网线连接在FortiGate上，FortiGate即可自动识别交换机，并且在图形界面上实现交换机的配置管理。如下图所示，在FortiGate的图形界面上，即可看到FortiSwitch的接口状态，进行VLAN、开启关闭PoE等配置。 CSF(Cooperative Security Fabric)即协同安全矩阵，可以跨越整个网络, 使用FortiTelemetry协议将不同的Fortinet产品连接起来，用于收集、协调及应对网络中随时随地都可能发生的恶意攻击行为，CSF可用于整合不同Fortinet产品之间情报共享与联动防护，包括FortiGate、FortiClient、FortiSandbox、FortiSwitch和FortiWeb等。 在配置CSF时，管理员只需要开启“CSF”同时在相应接口上开启“设备探测” 即可实现简单的拓扑展示功能。  CSF可展示整网拓扑，包括物理拓扑和逻辑拓扑，简化对整网资源使用观测以及对终端接入的感知，通过拓扑图，管理员可实时查看FGT连接了多少终端设备，显示终端的类型； 结合FortiView气泡图，能够查看每个连接的终端设备使用资源的情况，单个泡泡越大说明该终端设备使用的资源就越多，将鼠标至于气泡图上可显示资源使用明细。

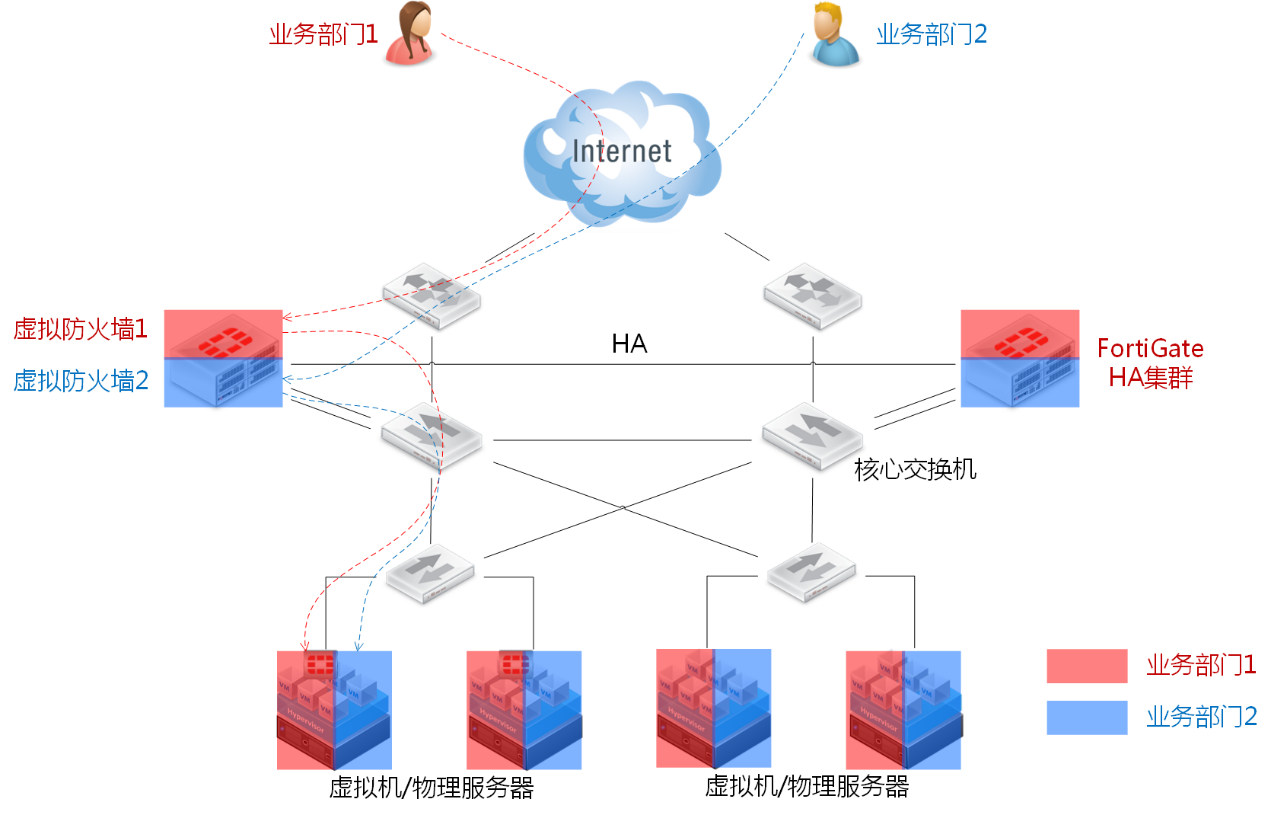

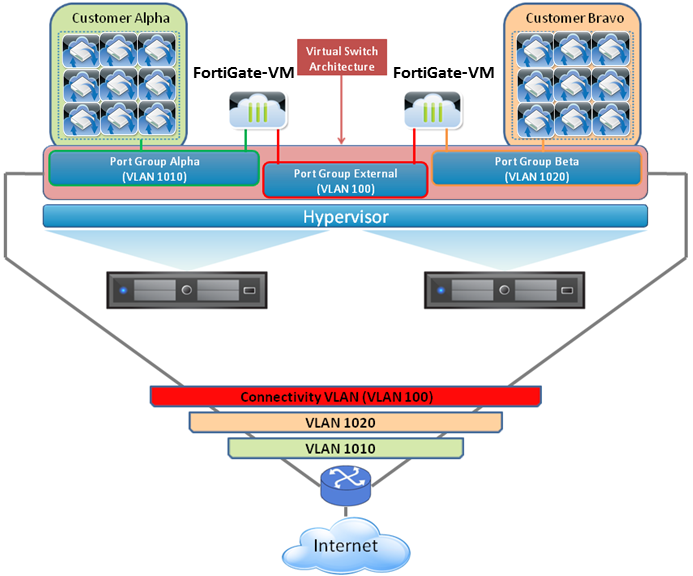

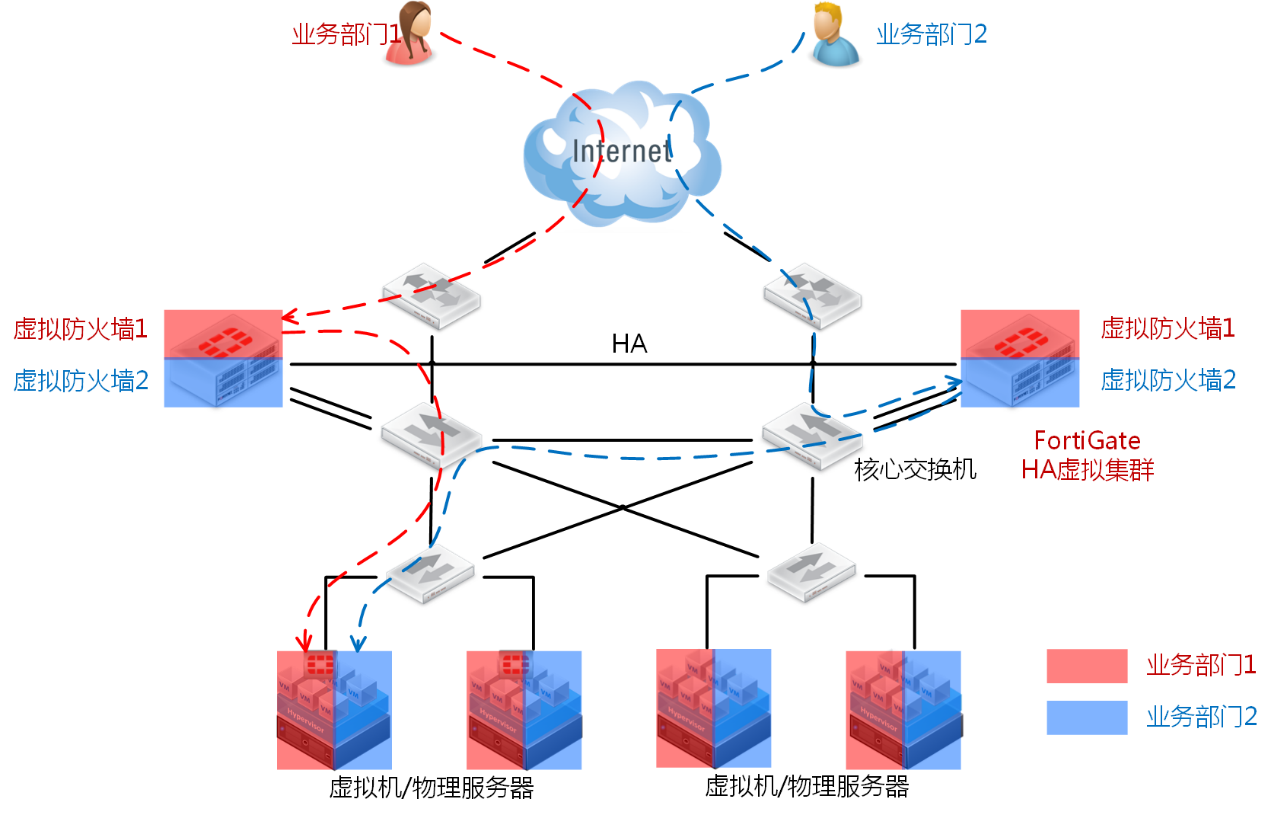

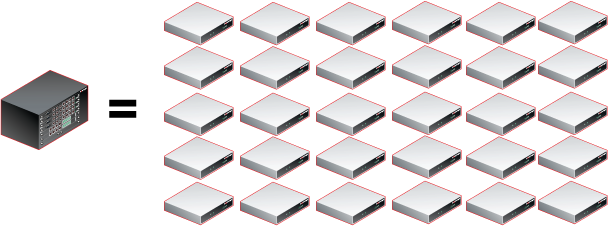

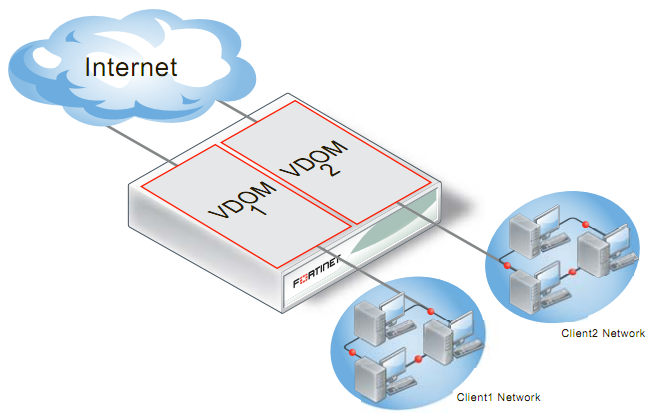

7.安全虚拟化7.1硬件虚拟化类似于服务器的虚拟化，FortiGate也可通过虚拟化部署，实现多部门、用户、租户（云计算）等共享硬件设备，从而最大化利用设备性能，提高资源使用效率，同时减少安全设备数量，节约成本且便于管理。  如上图所示，企业的多个业务部门，或云计算平台的多个租户共享2台FortiGate设备（HA部署），如果所有业务系统或租户的安全管理都混合在一起，会使得安全策略的条目数量极其庞大（可能多达数万条），导致管理极其困难。而且各业务部门/租户的配置还可能存在冲突（例如接口地址、路由、策略等）。  FortiGate的虚拟化功能（VDOM）可以完美地解决这一难题。单台FortiGate可以最多划分为500个VDOM（虚拟域），每个VDOM具有各自独立的接口地址、工作模式（NAT或透明）、路由表、安全策略、管理员账号等。FortiGate的防火墙、IPS、防病毒、VPN、DLP等安全功能均可在VDOM中实现。 将各部门/租户的不同接口（物理接口或VLAN子接口）分别划分至不同的VDOM中，并为他们分配各自VDOM的管理员账号，部门/租户便可自行配置各自的安全策略。上面的部署图中，FortiGate被红色和蓝色代表的2个部门/租户共享使用，所有的数据流量、安全处理和安全管理均彻底分离，红色部门/租户的业务及管理流量均在虚拟防火墙1（VDOM1）中处理，蓝色部门/租户的业务及管理流量均在虚拟防火墙2（VDOM2）中处理。2个部门/租户的管理员登录到同一台FortiGate上，只能看到并修改自己的相关设置，并查看自己的业务及安全状况，而对其他部门/租户的网络结构、应用及安全设置及状况一无所知。 简而言之，各部门/租户就像独占一台安全设备一样。  FortiGate的虚拟化部署还支持虚拟集群模式，将不同部门/租户的主安全设备分配在虚拟集群的不同物理设备上。如下图，当FortiGate HA虚拟集群中的2台设备（A和B）均正常工作时，部门/租户1的流量由设备A处理，部门/租户2的流量由设备B处理。这样设备A和B都处于工作状态，分担网络流量，使性能更优。当设备A或B发生故障时，所有流量均由另一台设备处理，保证了业务的高可用性。  7.2安全软件虚拟化 除安全设备硬件虚拟化外，Fortinet还提供完善的安全软件虚拟化解决方案。FortiGate等安全产品可以VMware或Xen虚拟机形式交付，直接运行在虚拟化平台上。  如上图所示，在一台或多台物理服务器组成的虚拟化平台上，运行着多个不同部门/租户的业务虚拟机。还可以在虚拟化平台上再运行FortiGate-VM虚拟机，并对虚拟化网络进行配置，使进出服务器物理网卡的流量都经过FortiGate-VM的过滤，将其中的入侵、攻击、病毒等安全威胁过滤，从而起到保护业务服务器的作用。 这种安全软件虚拟化部署可为用户提供以下益处：
FortiGate-VM与FortiGate硬件具有完全相同的安全功能，提供完全同等级的安全防护能力。FortiGate-VM还可以进行VDOM虚拟化，在多部门/租户环境里，既可以为每一个部门/租户运行一个FortiGate-VM，也可以多部门/租户共享一个FortiGate-VM，非常地灵活方便。 FortiGate-VM也支持完善的HA（高可用性），并可与虚拟化解决方案自身的高可用性（例如vSphere HA、vSphere vMotion等）结合，提供快速、无缝的冗余保护。 |
